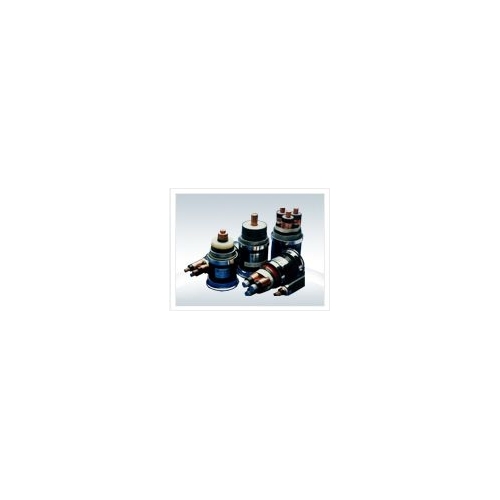

交联聚乙烯绝缘电力电缆

上传作者：2016-03-31 09-35-05 更新时间：admin

一、产品性能:

1、产品依据GB/T12706-2002国家标准。
2、局部放电试验：额定电压Uo为18kV及以下电缆放电量<20PC;额定电压Uo为18kV以上电缆放电量<5PC。.
3、20℃导体直流电阻率:铜芯≤0.017241Ωmm²/m_o 铝芯≤0.028Ωmm²/m_。4、燃烧性能（阻燃电缆）根据GB/T18380-2001标准进行试验。

二、使用特性

1、电缆的最高长期工作温度为90℃。
2、电缆敷设时环境温度应不低于0℃，装电缆弯曲半径应大于电缆外径的20倍。
3、在发生短路时，导体的最高温度应不大于250℃，持续时间不超过5秒。
4、敷设温度应不低于0℃。
5、短路时，导体的最高温度应不大于160℃，持续时间不超过5秒。
6、电缆用于额定电压0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35KV输配电系统。
7、YJV YJLV适用于室内外敷设，可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在铁磁性材料管道中。YJV22，YJLV22适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。

三、型号及名称：

型号Type	名称Description
YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJLV	铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV₂₂	铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJLV₂₂	铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

四、生产范围：

型号	芯数	额定电压KV
		0.6/1	1.8/3	3.6/6,6/6	6/10,8.7/10	8.7/15～12/20	18/20～26/35
		导电线芯标称截面 MM²
YJV YJLV	1	1.5～800	10～800	25～1200	25～1200	35～1200	50～1200
	3	1.5～300	10～300	25～300	25～300	35～300	-
	4	4～240	-	-	-	-	-
YJV YJLV	1	2.5～1000	10～1000	25～1200	25～1200	35～1200	50～1200
	3	2.5～300	10～300	20～300	25～300	35～300	-
	4	-	-	-	-	-	-
YJV_{22 YJLV₂₂}	-	-	-	-	-	-	-
	3	4～300	4～300	25～300	25～300	35～300	-
	4	4～240	4～240	-	-	-	-
YJV_{23 YJLV₂₃}	-	-	-	-	-	-	-
	3	4～300	4～300	25～300	25～300	35～300	-
	4	4～240	4～240	-	-	-	-

0.6/1KV XLPE 交联电力电缆结构尺寸、技术性能

规格芯数×截面	YJV					YJV₂₂					性能
	绝缘厚度	护套厚度	电缆重量（约）	电缆计算外径	绝缘厚度	内护套厚度	钢带层数×厚度	外护套厚度	电缆重量（约）	电缆计算外径	导体最大电阻	试验电压
	mm	mm	kg/km	mm	mm	mm	mm	mm	kg/mm	mm	20℃Ω/km,	KV
1×1.5	0.7	1.8	56.4	6.5	-	-	-	-	-	-	12.1	3.5
1×2.5	0.7	1.8	69.4	6.9	-	-	-	-	-	-	7.41	3.5
1×4	0.7	1.8	86.9	7.3	-	-	-	-	-	-	4.61	3.5
1×6	0.7	1.8	109.9	7.8	-	-	-	-	-	-	3.08	3.5
1×10	0.7	1.8	162.1	9.1	-	-	-	-	-	-	1.83	3.5
1×16	0.7	1.8	227.2	10.2	-	-	-	-	-	-	1.15	3.5
1×25	0.9	1.8	323.2	11.7	-	-	-	-	-	-	0.727	3.5
1×35	0.9	1.8	423.1	12.7	-	-	-	-	-	-	0.524	3.5
1×50	1.0	1.8	574.4	14.1	-	-	-	-	-	-	0.387	3.5
1×70	1.1	1.8	775.5	15.9	-	-	-	-	-	-	0.268	3.5
1×95	1.1	1.8	1015	17.4	-	-	-	-	-	-	0.193	3.5
1×120	1.2	1.8	1261	19.1	-	-	-	-	-	-	0.153	3.5`
1×150	1.4	1.8	1560	21.0	-	-	-	-	-	-	0.124	3.5
1×185	1.6	1.8	1907	23.1	-	-	-	-	-	-	0.0991	3.5
1×240	1.7	1.8	2433	25.5	-	-	-	-	-	-	0.0754	3.5
1×300	1.8	1.8	2998	27.4	-	-	-	-	-	-	0.0601	3.5
2×1.5	0.7	1.8	103.5	9.4	-	-	-	-	-	-	12.1	3.5
2×2.5	0.7	1.8	131.2	10.2	-	-	-	-	-	-	7.41	3.5
2×4	0.7	1.8	168.2	11.2	0.7	1.2	2×0.2	1.8	325.1	14.4	4.61	3.5
2×6	0.7	1.8	216.4	12.2	0.7	1.2	2×0.2	1.8	386.6	15.5	3.08	3.5
2×10	0.7	1.8	328.0	15.2	0.7	1.2	2×0.2	1.8	538.1	18.4	1.83	3.5
2×16	0.7	1.8	461.7	17.3	0.7	1.2	2×0.2	1.8	699.8	20.5	1.15	3.5
2×25	0.9	1.8	659.8	20.4	0.9	1.2	2×0.2	1.8	939.1	23.6	0.727	3.5
2×35	0.9	1.8	868.5	22.4	0.9	1.2	2×0.2	1.8	1174	25.6	0.524	3.5
2×50	1.0	1.8	1116	20.2	1.0	1.2	2×0.2	1.8	1393	23.4	0.387	3.5
2×70	1.1	1.8	1514	22.8	1.1	1.2	2×0.2	1.8	2132	27.6	0.268	3.5`
2×95	1.1	2.0	2017	25.8	1.1	1.2	2×0.5	2.0	2694	30.4	0.193	3.5
2×120	1.2	2.1	2526	28.8	1.2	1.2	2×0.5	2.0	3276	36.7	0.153	3.5
2×150	1.4	2.2	3139	31.7	1.4	1.3	2×0.5	2.0	3997	-	0.124	3.5
3×1.5	0.7	1.8	125.7	9.9	-	-	-	-	-	-	12.1	3.5
3×2.5	0.7	1.8	163.7	10.7	-	-	-	-	-	14.9	7.41	3.5
3×4	0.7	1.8	215.1	11.7	0.7	1.2	2×0.2	1.8	378.6	16.0	4.61	3.5
3×6	0.7	1.8	283.6	12.8	0.7	1.2	2×0.2	1.8	461.7	19.3	3.08	3.5
3×10	0.7	1.8	441.1	16.1	0.7	1.2	2×0.2	1.8	663.1	21.6	1.83	3.5
3×16	0.7	1.8	631.4	18.4	0.7	1.2	2×0.2	1.8	884.1	24.8	1.15	3.5
3×25	0.9	1.8	915.7	21.6	0.9	1.2	2×0.2	1.8	1211	27.0	0.727	3.5
3×35	0.9	1.8	1216	23.8	0.9	1.2	2×0.2	1.8	1540	27.2	0.524	3.5
3×50	1.0	1.8	1626	23.8	1.0	1.2	2×0.2	1.9	1963	32.5	0.387	3.5
3×70	1.1	1.9	2235	27.7	1.1	1.2	2×0.5	2.1	2971	35.5	0.268	3.5
3×95	1.1	2.0	2961	30.7	1.1	1.2	2×0.5	2.2	3779	39.4	0.193	3.5`
3×120	1.2	2.1	3710	34.4	1.2	1.3	2×0.5	2.3	4644	43.0	0.153	3.5
3×150	1.4	2.3	4639	38.2	1.4	1.3	2×0.5	2.4	5646	48.4	0.124	3.5
3×185	2.8	2.6	5732	43.6	1.6	1.4	2×0.5	2.6	6894		0.0991	3.5
3×240	1.7	2.8	7380	48.4	1.7	1.5	2×0.5	2.8	8668		0.0754	3.5
3×4+1×2.5	0.7/0.7	1.8	248.5	12.3	0.7/0.7	1.2	2×0.2	1.8	420.0	15.5	4.61	3.5
3×6+1×4	0.7/0.7	1.8	333.4	13.5	0.7/0.7	1.2	2×0.2	1.8	520.9	16.7	3.08	3.5
3×10+1×6	0.7/0.7	1.8	512.0	16.9	0.7/0.7	1.2	2×0.2	1.8	744.7	20.1	1.83	3.5
3×16+1×10	0.7/0.7	1.8	743.5	19.3	0.7/0.7	1.2	2×0.2	1.8	1008	22.5	1.15	3.5
3×25+1×16	0.9/0.7	1.8	1089	22.8	0.9/0.7	1.2	2×0.2	1.8	1400	26.0	0.727	3.5
3×35+1×16	0.9/0.7	1.8	1392	25.1	0.9/0.7	1.2	2×0.2	1.8	1734	28.3	0.524	3.5
3×50+1×25	1.0/0.9	1.8	1904	27.2	1.0/0.9	1.2	2×0.5	1.0	2637	32.0	0.387	3.5
3×70+1×35	1.1/0.9	1.9	26.9	31.8	1.1/0.9	1.2	2×0.5	2.1	3459	36.6	0.268	3.5
3×95+1×70	1.1/1.0	2.1	3504	35.6	1.1/1.0	1.2	2×0.5	2.2	4427	40.2	0.193	3.5
3×120+1×70	1.2/1.1	2.2	4443	38.9	1.2/1.1	1.3	2×0.5	2.4	5491	43.9	0.153	3.5
3×150+1×70	1.4/1.1	2.3	4940	40.2	1.4/1.1	1.4	2×0.5	2.5	6151	49.4	0.124	3.5
3×185+1×95	1.6/1.1	2.5	6715	49.7	1.6/1.1	1.5	2×0.5	2.7	8096	55.1	0.0991	3.5`
3×240+1×120	1.7/1.2	2.7	580	53.8	1.7/1.2	1.6	2×0.2	2.9	10097	59.4	0.0754	3.5
3×4+2×2.5	0.7/0.7	1.8	275.7	13.2	0.7/0.7	1.2	2×0.2	1.8	459.2	16.4	4.61	3.5
3×6+2×4	0.7/0.7	1.8	378.4	14.5	0.7/0.7	1.2	2×0.2	1.8	579.3	17.7	3.08	3.5
3×10+2×6	0.7/0.7	1.8	589.7	18.3	0.7/0.7	1.2	2×0.2	1.8	832.6	21.5	1.83	3.5
3×16+2×10	0.7/0.7	1.8	859.7	21.0	0.7/0.7	1.2	2×0.2	1.8	1147	24.2	1.15	3.5
3×25+2×16	0.9/0.7	1.8	1265	24.8	0.9/0.7	1.2	2×0.2	1.8	1603	28.0	0.727	3.5
3×35+2×16	0.9/0.7	1.8	1572	27.4	0.9/0.7	1.2	2×0.5	1.8	1945	30.6	0.524	3.5
3×50+2×25	1.0/0.9	1.8	2161	31.0	1.0/0.9	1.2	2×0.5	2.0	2692	35.8	0.387	3.5
3×70+2×35	1.1/0.9	2.0	3034	36.0	1.1/0.9	1.2	2×0.5	2.1	3971	40.6	0.268	3.5
3×95+2×50	1.1/1.0	2.1	4008	40.0	1.1/1.0	1.2	2×0.5	2.2	5044	44.6	0.193	3.5
3×120+2×70	1.2/1.1	2.2	5219	44.6	1.2/1.1	1.3	2×0.5	2.4	6418	49.9	0.153	3.5
3×150+2×70	1.4/1.1	2.3	6177	49.7	1.4/1.1	1.4	2×0.5	2.5	7536	54.9	0.124	3.5
3×185+2×95	1.6/1.1	2.5	7761	55.2	1.6/1.1	1.5	2×0.5	2.7	8993	60.6	0.0991	3.5
3×240+2×120	1.7/1.2	2.7	9919	61.8	1.7/1.2	1.6	2×0.5	2.9	11659	67.4	0.0754	3.5`
4×4+1×2.5	0.7/0.7	1.8	298.7	13.6	0.7/0.7	1.2	2×0.2	1.8	487.6	16.8	4.61	3.5
4×6+1×4	0.7/0.7	1.8	401.6	14.9	0.7/0.7	1.2	2×0.2	1.8	603.6	18.1	3.08	3.5
4×10+1×6	0.7/0.7	1.8	627.8	18.8	0.7/0.7	1.2	2×0.2	1.8	885.7	22.0	1.83	3.5
4×16+1×10	0.7/0.7	1.8	922.8	21.6	0.7/0.7	1.2	2×0.2	1.8	1218	24.82	1.15	3.5
4×25+1×16	0.9/0.7	1.8	1365	25.6	0.9/0.7	1.2	2×0.2	1.8	1714	28.8	0.727	3.5
4×35+1×16	0.9/0.7	1.8	1766	28.3	0.9/0.7	1.2	2×0.2	1.9	1965	31.7	0.524	3.5
4×50+1×25	1.0/0.9	1.9	2458	32.2	1.0/0.9	1.2	2×0.5	2.1	3317	37.0	0.387	3.5
4×70+1×35	1.1/0.9	2.0	3375	37.2	1.1/0.9	1.2	2×0.5	2.2	4361	42.0	0.268	3.5
4×95+1×50	1.1/1.0	2.2	4519	41.6	1.1/1.0	1.3	2×0.5	2.4	5639	46.6	0.193	3.5
4×120+1×70	1.2/1.1	2.3	5723	46.3	1.2/1.1	1.4	2×0.5	2.5	6791	51.5	0.153	3.5
4×150+1×70	1.4/1.1	2.5	6990	51.8	1.4/1.1	1.5	2×0.5	2.7	8428	57.2	0.124	3.5
4×185+1×95	1.6/1.1	2.6	8661	57.4	1.6/1.1	1.5	2×0.5	2.8	10250	62.8	0.0991	3.5
4×240+1×120	1.7/1.2	2.9	1112	64.4	1.7/1.2	1.7	2×0.5	3.1	12973	70.2	0.0754	3.5
4×4	0.7	1.8	266.2	12.7	0.7	1.2	2×0.2	1.8	443.0	15.9	4.61	3.5
4×6	0.7	1.8	355.7	13.9	0.7	1.2	2×0.2	1.8	548.5	17.1	3.08	3.5
4×10	0.7	1.8	555.2	17.5	0.7	1.2	2×0.2	1.8	796.0	20.7	1.83	3.5
4×26	0.7	1.8	806.8	20.1	0.7	1.2	2×0.2	1.8	1082	23.3	1.15	3.5
4×25	0.9	1.8	1181	23.7	0.9	1.2	2×0.2	1.8	1504	26.9	0.727	3.5
4×35	0.9	1.8	1577	26.1	0.9	1.2	2×0.2	1.8	1933	29.3	0.524	3.5
4×50	1.0	1.9	2160	28.5	1.0	1.2	2×0.5	2.0	2896	31.9	0.387	3.5
4×70	1.1	2.0	2970	33.4	1.1	1.2	2×0.5	2.2	3858	38.2	0.268	3.5
4×95	1.1	2.1	3938	37.2	1.1	1.3	2×0.5	2.3	4944	42.2	0.193	3.5
4×120	1.2	2.3	4939	40.7	1.2	1.3	2×0.5	2.4	6011	45.5	0.153	3.5`
4×150	1.4	2.4	6168	46.3	1.4	1.4	2×0.5	2.6	7432	51.5	0.124	3.5
4×185	1.6	2.6	7609	52.1	1.6	1.5	2×0.5	2.8	9053	57.5	0.0991	3.5
4×240	1.7	2.8	9751	56.3	1.7	1.6	2×0.5	3.0	11335	61.9	0.0754	3.5
4×300	1.8	3.0	12095	61.6	1.8	1.7	2×0.5	3.2	13855	67.4	0.0601	3.5
5×4	0.7	1.8	315	13.8	0.7	1.2	2×0.2	1.8	506.4	17.0	4.61	3.5
5×6	0.7	1.8	422.5	15.1	0.7	1.2	2×0.2	1.8	631.2	18.3	3.08	3.5
5×10	0.7	1.8	671.5	19.1	0.7	1.2	2×0.2	1.8	933.5	22.3	1.83	3.5
5×16	0.7	1.8	981.6	21.9	0.7	1.2	2×0.2	1.8	1281	25.1	1.15	3.5
5×25	0.9	1.8	1445	26.0	0.9	1.2	2×0.2	1.8	1799	29.2	0.727	3.5
5×35	0.9	1.8	1935	28.7	0.9	1.2	2×0.5	2.0	2706	43.5	0.524	3.5
5×50	1.0	2.0	2845	33.0	1.0	1.2	2×0.5	2.1	3705	37.6	0.387	3.5
5×70	1.1	2.2	3440	38.2	1.1	1.2	2×0.5	2.3	4427	42.8	0.268	3.5
5×95	1.1	2.3	4957	42.5	1.1	1.3	2×0.5	2.4	6076	47.3	0.193	3.5
5×120	1.2	2.4	6212	47.3	1.2	1.4	2×0.5	2.6	7503	52.5	0.153	3.5`
5×150	1.4	2.6	7760	52.9	1.4	1.5	2×0.5	2.8	9223	58.3	0.124	3.5
5×185	1.6	2.8	9561	58.7	1.6	1.6	2×0.5	3.0	11212	64.3	0.0991	3.5
5×240	1.7	3.0	12285	65.7	1.7	1.8	2×0.5	3.2	14197	71.7	0.0754	3.5

8.7/10kV XLPE交联聚乙烯绝缘电力电缆结构尺寸、技术性能

型号YJV

导体		内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	护套厚度mm	电缆外径mm	试验电压kv	最大导体电阻Ω/km	电缆计算重量kg/km
截面mm²	外径mm	内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	护套厚度mm	电缆外径mm	试验电压kv	最大导体电阻Ω/km	电缆计算重量kg/km
1×25	6.2	0.8	4.5	1.0	1.8	23.4	22	0.727	755.5
1×35	7.2	0.8	4.5	1.0	1.8	24.4	22	0.524	877.8
1×50	8.4	0.8	4.5	1.0	1.8	25.6	22	0.387	1051
1×70	10.0	0.8	4.5	1.0	1.8	27.2	22	0.268	1283
1×95	11.5	0.8	4.5	1.0	1.8	28.9	22	0.193	1568
1×120	13.0	0.8	4.5	1.0	1.9	30.4	22	0.153	1842
1×150	14.5	0.8	4.5	1.0	1.9	32.1	22	0.124	2174
1×185	16.1	0.8	4.5	1.0	2.0	33.9	22	0.0991	2555
1×240	18.3	0.8	4.5	1.0	2.2	36.3	22	0.0754	3137
1×300	20.2	0.8	4.5	1.0	2.3	38.2	22	0.0601	3748
1×400	23.7	0.8	4.5	1.0	2.5	42.3	22	0.0470	4807
3×25	6.2	0.8	4.5	1.0	2.5	48.2	22	0.727	2392
3×35	7.2	0.8	4.5	1.0	2.6	50.6	22	0.524	2795
3×50	8.4	0.8	4.5	1.0	2.7	53.4	22	0.387	3358
3×70	10.0	0.8	4.5	1.0	2.8	57.0	22	0.268	4103
3×95	11.5	0.8	4.5	1.0	3.0	60.7	22	0.193	5004
3×120	13.0	0.8	4.5	1.0	3.1	64.1	22	0.153	5882
3×150	14.5	0.8	4.5	1.0	3.2	67.5	22	0.124	6899
3×185	16.1	0.8	4.5	1.0	3.4	71.4	22	0.0991	8099
3×240	18.3	0.8	4.5	1.0	3.6	76.5	22	0.0754	9919
3×300	20.0	0.8	4.5	1.0	3.9	80.8	22	0.0601	11857
3×400	23.7	0.8	4.5	1.0	4.2	89.3	22	0.0470	15148

型号YJV₂₂

导体		内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	内设厚度mm	钢带厚度mm	外设厚度mm	电缆外径	试验电压	最大导体电阻	电缆计算重量
截面mm²	外径mm	内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	内设厚度mm	钢带厚度mm	外设厚度mm	电缆外径	试验电压	最大导体电阻	电缆计算重量
3×25	6.2	0.8	4.5	1.0	1.4	1.0	2.6	53.2	22	0.727	3677
3×35	7.2	0.8	4.5	1.0	1.5	1.0	2.7	55.8	22	0.524	4169
3×50	8.4	0.8	4.5	1.0	1.5	1.0	2.8	58.6	22	0.387	4803
3×70	10.0	0.8	4.5	1.0	1.6	1.0	2.9	62.4	22	0.268	5674
3×95	11.5	0.8	4.5	1.0	1.7	1.0	3.1	66.3	22	0.193	6704
3×120	13.0	0.8	4.5	1.0	1.8	1.0	3.2	69.9	22	0.153	7708
3×150	14.5	0.8	4.5	1.0	1.8	1.0	3.4	73.5	22	0.124	8852
3×185	16.1	0.8	4.5	1.0	2.0	1.6	3.6	790	22	0.0991	11091
3×240	18.3	0.8	4.5	1.0	2.1	1.6	3.9	84.5	22	0.0754	12195
3×300	20.0	0.8	4.5	1.0	2.2	1.6	4.1	88.5	22	0.0601	15304
3×400	23.7	0.8	4.5	1.0	2.4	1.6	4.4	97.5	22	0.0470	190391

26/35kV XLPE 交联聚乙烯绝缘电力电缆结构尺寸、技术性能

型号YJV

导体		内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	护套厚度mm	电缆外径mm	试验电压kv	最大导体电阻Ω/km	电缆计算重量kg/km
截面mm2	外径mm	内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	护套厚度mm	电缆外径mm	试验电压kv	最大导体电阻Ω/km	电缆计算重量kg/km
1×50	8.4	0.8	10.5	1.0	2.2	38.5	65	0.387	1783
1×70	10.0	0.8	10.5	1.0	2.2	40.1	65	0.268	2046
1×95	11.5	0.8	10.5	1.0	2.3	41.8	65	0.193	2367
1×120	13.0	0.8	10.5	1.0	2.4	43.5	65	0.153	2689
1×150	14.5	0.8	10.5	1.0	2.4	45.0	65	0.124	3038
1×185	16.1	0.8	10.5	1.0	2.5	45.8	65	0.0991	3445
1×240	18.3	0.8	10.5	1.0	2.6	49.2	65	0.0754	4088
1×300	20.2	0.8	10.5	1.0	2.7	51.1	65	0.0601	4737
1×400	23.7	0.8	10.5	1.0	2.9	55.5	65	0.470	5885
3×50	8.4	0.8	10.5	1.0	3.6	81.2	65	0.387	5859
3×70	10.0	0.8	10.5	1.0	3.7	84.9	65	0.268	6728
3×95	11.5	0.8	10.5	1.0	3.9	88.5	65	0.193	7454
3×120	13.0	0.8	10.5	1.0	4.0	91.9	65	0.153	8745
3×150	14.5	0.8	10.5	1.0	4.1	95.4	65	0.124	9880
3×185	16.1	0.8	10.5	1.0	4.3	99.2	65	0.0991	11211
3×240	18.3	0.8	10.5	1.0	4.6	104.6	65	0.0754	13256
3×300	20.0	0.8	10.5	1.0	4.7	108.4	65	0.0601	15246
3×400	23.7	0.8	10.5	1.0	5.1	117.8	65	0.470	18897

型号YJV22

导体		内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	内护套厚度mm	钢带厚度mm	外护套厚度mm	电缆外径mm	试验电压kv	最大导体电阻Ω/km	电缆计算重量kg/km
截面mm2	外径mm	内屏蔽厚度mm	绝缘厚度mm	外屏蔽厚度mm	内护套厚度mm	钢带厚度mm	外护套厚度mm	电缆外径mm	试验电压kv	最大导体电阻Ω/km	电缆计算重量kg/km
3×50	8.4	0.8	10.5	1.0	2.1	1.6	3.8	89.0	65	0.387	9292
3×70	10.0	0.8	10.5	1.0	2.1	1.6	3.9	92.7	65	0.268	10312
3×95	11.5	0.8	10.5	1.0	2.2	1.6	4.1	96.5	65	0.193	11527
3×120	13.0	0.8	10.5	1.0	2.3	1.6	4.2	100	65	0.153	12707
3×150	14.5	0.8	10.5	1.0	2.4	1.6	4.4	104.0	65	0.124	14087
3×185	16.1	0.8	10.5	1.0	2.5	1.6	4.6	108.0	65	0.0991	15628
3×240	18.3	0.8	10.5	1.0	2.6	1.6	4.8	113.4	65	0.0754	17903
3×300	20.0	0.8	10.5	1.0	2.7	1.6	5.0	117.6	65	0.0601	20167
3×400	23.7	0.8	10.5	1.0	2.9	1.6	5.4	127.4	65	0.470	24347

8.7/10kv交联聚乙烯绝缘电力电缆

电缆连续负荷载流量(A)

型号	YJV YJLV YJV22 YJLV22
芯数	单芯						三芯
敷设	空气		土壤(K·m/W)				空气		土壤(K·m/W)
			ρw		ρD				ρw		ρD
			1.0		2.5				1.0		2.5
截面(mm2)	铜	铝	铜	铝	铜	铝	铜	铝	铜	铝	铜	铝
25	165	130	160	120	140	110	120	90	125	100	120	90
35	205	155	190	145	165	130	140	110	155	120	140	110
50	245	190	225	175	195	150	165	130	180	140	165	125
70	305	235	275	215	240	185	210	165	220	170	205	160
95	370	290	330	255	285	220	255	200	265	210	240	185
120	430	335	375	290	325	250	290	225	300	235	270	210
150	490	380	425	330	365	280	330	255	340	260	300	235
185	560	435	480	370	410	320	375	295	380	300	345	265
240	665	515	555	435	475	370	435	345	435	345	390	305
300	765	595	630	490	535	415	495	390	485	390	435	345
400	890	695	725	565	610	480
500	1030	810	825	650	695	550
工作温度℃	90
环境温度℃	40		25				40		25

26/35kv交联聚乙烯绝缘电力电缆

电缆连续负荷载流量(A)

型号	YJV YJLV YJV22 YJLV22
芯数	单芯
敷设	空气		土壤(K·m/W)
			ρw		ρD
			1.0		2.5
截面(mm2)	铜	铝	铜	铝	铜	铝
50	245	190	225	175	200	155
70	305	235	275	215	245	190
95	370	285	330	255	295	225
120	425	330	375	290	335	260
150	485	375	420	325	375	290
185	555	430	475	370	420	325
240	650	505	555	430	485	380
300	745	580	630	490	550	425
400	870	680	720	565	630	490
500	1000	790	825	645	715	560
工作温度℃	90
环境温度℃	40		25

注：ρw-不发生水份千移时土壤热阻系数。
　　ρD-水分迁移使土壤干枯时土壤热阻系数

上一篇：低烟无卤阻燃交联聚乙烯电力电缆

下一篇：聚氯乙烯绝缘控制电缆

栏目分类

产品展示

铜芯低烟无卤环保型电线

铜芯PVC绝缘电线系列

Rvv系列

弱电系列

电力电缆系列

BVVB,RVS,RVB,RVVB等阻燃系列

电缆

联系我们

推荐资讯
